FFU風機過濾單元安裝工藝標準

作者：admin 來源：廣州梓凈凈化設備有限公司發布時間：2021-03-23 06:59:42 瀏覽量：2749

FFU風機過濾單元安裝工藝標準:

1、FFU適用范圍

本工藝標準適用于潔凈室風機過濾單元（FFU）安裝工程。

2、施工準備

2.1設備材料的準備

2.1.1FFU風機過濾單元：規格型號必須符合設計要求，并有產品合格證。

2.1.2FFU氣密壓條：FFU規格尺寸必須與符合產品邊框相符，并有產品合格證。

2.2施工工具的準備

2.2.1安裝工具：無。

2.2.3檢測測量工具：風速儀，塵埃離子計數器。

2.3施工條件的準備

2.3.1工程施工圖紙及相關審圖記錄的準備。

2.3.2?FFU龍骨施工完成，材料規格、荷載及平整度滿足設計要求。確認FFU龍骨尺寸與FFU設備相匹配。

2.3.3潔凈室已經封閉，有粉塵產生的施工工作已基本結束，經過徹底打掃，全新風空氣處理機組空吹24小時以上，具備相對潔凈條件。

2.3.4?3施工工藝

3.1工藝流程

開箱→安裝→接線→調試自檢

3.2開箱

從運輸包裝箱中小心的取出風機單元以及高效過濾器，查看在運輸過程中是否損壞了任何部件。取下塑料袋，以及保護薄膜，將風機單元和高效過濾器放置在清潔的房間內，具體注意事項如下：

3.2.1?FFU及高效過濾器的安裝時間必須嚴格控制，必須在潔凈室和凈化空調系統施工安裝完畢，進行全面清掃并運行24小時后，方可安裝；

3.2.2FFU及高效過濾器在運輸和存放期間，應根據出廠標記豎向擱置，應小心輕放，并防止劇烈震動和碰撞，以免損壞。

a?過濾器正確的運輸與存放方式

b過濾器錯誤的運輸與存放方式

3.2.3?高效過濾器在安裝時方可從保護袋中取出，并應認真檢查濾紙、密封膠和框架有無損壞。若有損壞應進行修補，損壞嚴重現場無法修補者，應予更換，在安裝過程中，任何情況均不得用手和工具觸摸濾紙；

3.3安裝

先將高效過濾器（進出風兩面已經貼橡膠密封條）穩固地放置在FFU頂棚龍骨上。

然后將風機單元放置在高效過濾器之上，靠重力壓緊高效過濾器,具體安裝注意事項如下：

3.3.1高效過濾器安裝時，應注意外框上的箭頭與氣流方向一致。當其豎向安裝時，其波紋板應垂直于地面，以免濾紙損壞；

3.3.2?高效過濾器的安裝框架應平直，接縫處應平整，以保證在同一平面上；

3.3?高效過濾器與其安裝框架之間，必須墊密封墊；如用液槽密封，密封液的深度不得多于液槽深度的2／3；

3.3.4?高效過濾器安裝就位后必須進行檢漏、堵漏；

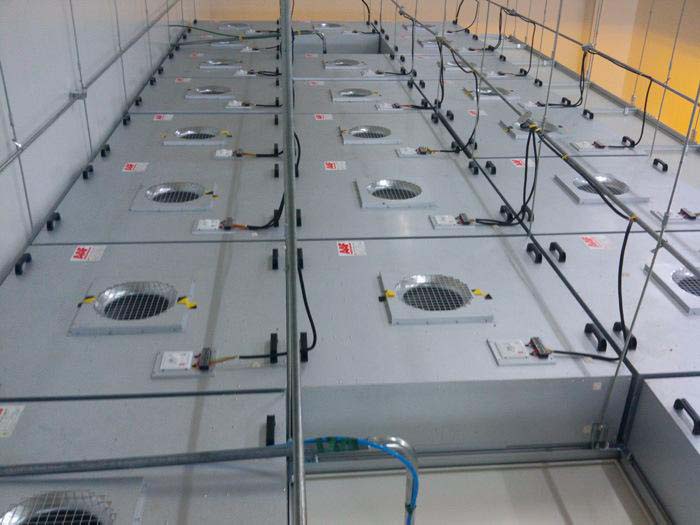

3.3.5FFU及吊頂龍骨：
